深圳思进欣电子科技有限公司——USB C Type, POE & HDMI连接线厂家

产品 > POE供电 > POE合路器 > D型POE供电合路器&分离器
产品名称 : D型POE供电合路器&分离器
型号 : POE-PSI-348H
价格 : POE分离器价格
长度/尺寸 : 54 x 42.6 x 26mm
颜色 : 白色/黑色
导体 : PCB
插头类型 : RJ45&POE
插头颜色 : 镀镍
屏蔽 : 带屏蔽RJ45
 放大                   返回
←[上一个产品]              [下一个产品]→


产品详细:

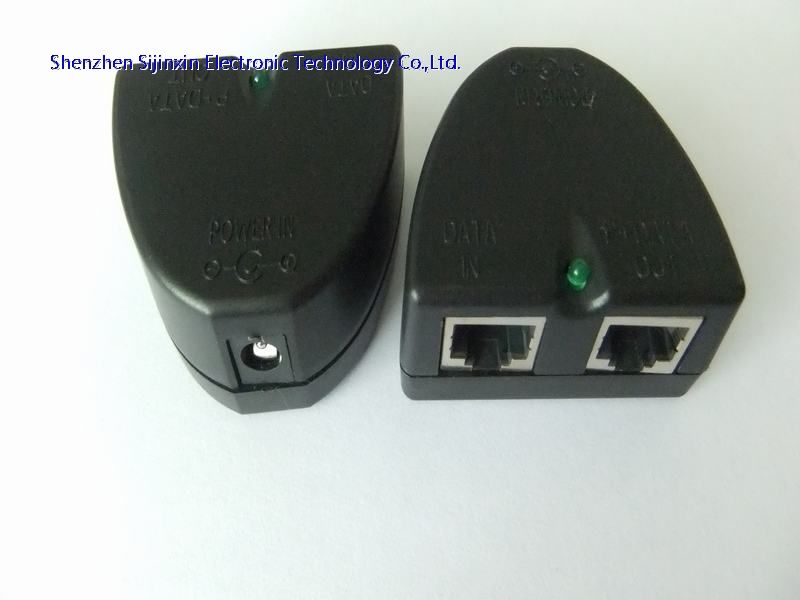

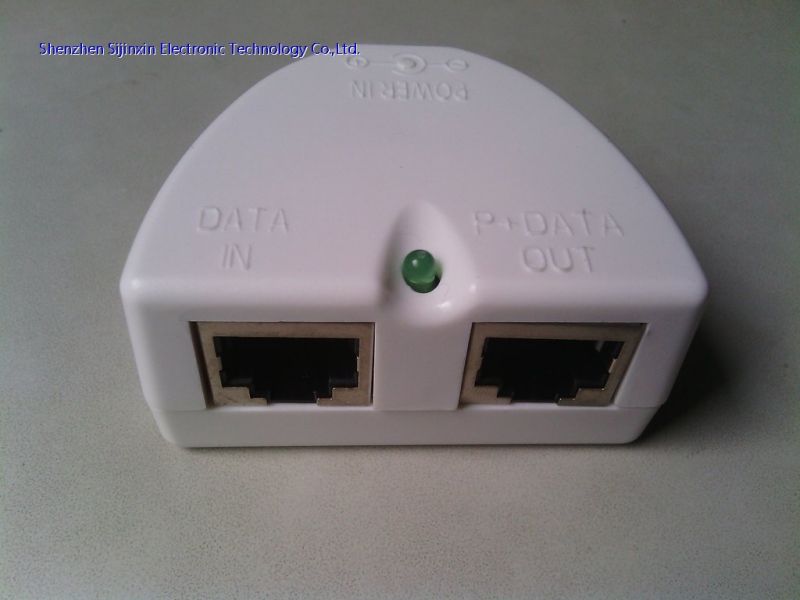

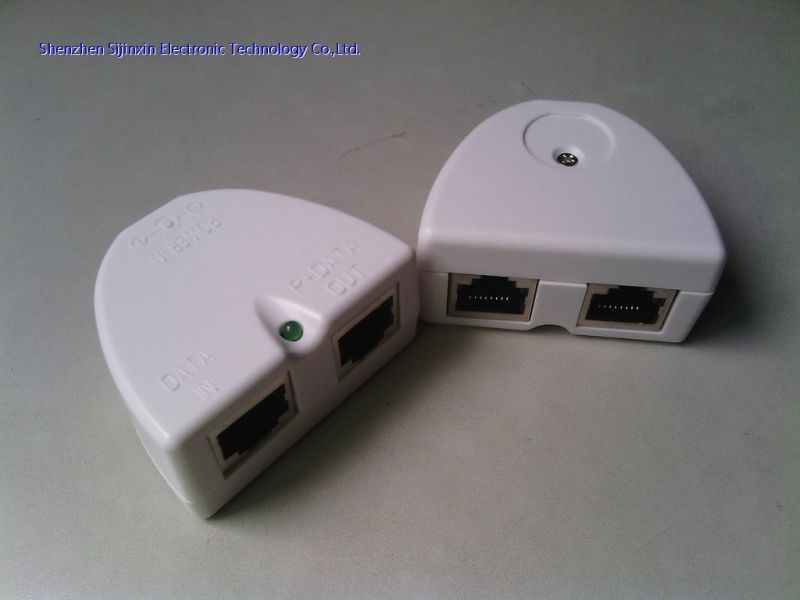

D型POE供电合路器/分离器

POE型  号: POEPSI-348H
POE协议:非标准,兼容802.3af/at
POE脚位:兼容45(+);78(-),Midspan供电模式。
端口速率:10/100Mbps
POE分离器 POESP-4812U,具有10/100 Mbps传输速率。
可按客户要求定制2.5*55mm DC/ 2.1*5.5mm DC
POE分离器 , POE供电器,POE合路器特点

●POE合路器&分离器支持10/100M 百兆网络数据传输。

●PD受电端支持3V-48V, 最大1A各种电压转输,DC头方便用户使用UPS直流供电。

●可以提供12V/1A电压,适应各类无线路由器,无线中跨,POE摄像机,VoIP网络电话。

●电路板隔离电容保护,电压电流更稳定,有效保护POE用电设备。

桌面式设计,可以简单采用双面胶张贴在电脑桌,墙壁无需打孔,美观方便操作简单。
请各位用户使用5类及以上的正标纯铜网线,保证30-50M距离网线供电要求。4.5.7.8如果是铜包钢或者铜包铁电压衰减很快,距离没保证而且容易烧坏设备。




PSI-348H/POE合路器支持各种直流电源输入,可以根据你的POE供电网络设备需求的电压予以电源适配器接入POE合路器,可通过PSI-348H将DC电源加载到RJ45 POE供电端口,为无POE供电功能网络设备供电。



当然使用POE合路器&分离器除可以将电源适配器转为POE供电输出外,可以利用第2组POE分离器 将接收到具有Data(LAN)数据与POE电源的传输网络线来源,将其再拆分为Data数据(LAN)端口与DC电力输出给一般不具有POE供电功能DC IN的装置(如IP CAM、无线基地台、其他装置等)(参考应用方式一)。



POE合路器&分离器数据传输将利用Cat5以上的(1/2;3/6)Pin传输,而POE供电电源则利用( 4/5;7/8) Pin传输技术进行运作。



使用POE合路器 具有简易壁挂,简易的连接方式,为不易设置电源提供了更好的解决方案,为复杂的环境提供简易的架设方式并可省下不必要的布线成本。

应用方式一.
无POE供电功能之网络设备:


应用方式二.
POE供电功能之网络设备:



POE-PSI-348 POE合路器/分离器



Model



POEPSI-348H



POE Input / Output Specifications



DC Input Voltage



48V ± 5 %



DC Output Voltage



48V ± 5 %



Max Output Current



2A Max.



Over Current Protection



None



POE General Sepcifications:



Operating Temperature



0oC ~ +45oC



Storage Temperature



-30oC ~ +70oC



CASE OF MATERIAL



PVC



Ethernet Date Rate



10/100Mbps



Ethernet Cable



TIA/EIA 568 Cat.5



Humidity



Up to 90%



Weight



68g



DC Jacks



2.1x5.5mm
