产品 > POE供电 > POE合路器 > 千兆POE供电合路器

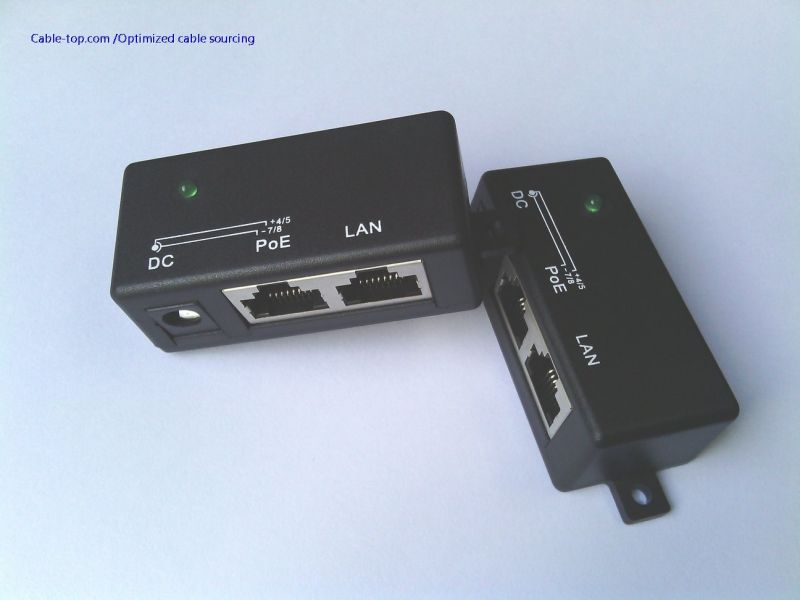

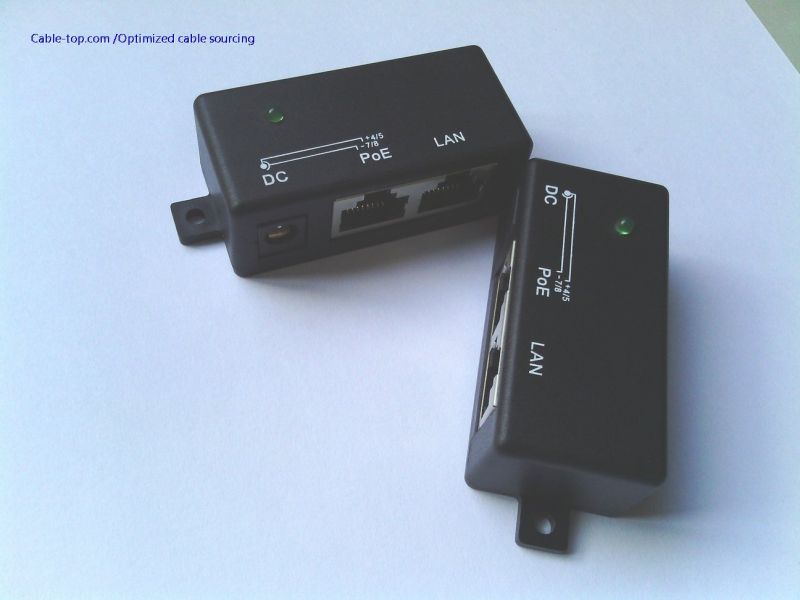

产品名称 : 千兆POE供电合路器
型号 : SJX-POE-PSI-348G
价格 : 千兆POE供电合路器价格
长度/尺寸 : 58*28*22mm
颜色 : 黑色
导体 : 铜
插头类型 : RJ45&POE
插头颜色 : 镀镍
屏蔽 : 带屏蔽
 放大                   返回
             [下一个产品]→


产品详细:
 千兆POE供电合路器面板安装型
千兆POE型  号:POEPSI-348G
 POE协议:非标准,兼容IEEE802.3af/at
 POE脚位:兼容45(+);78(-),Midspan供电模式。
 端口速率:10/100/1000Mbps
可定制2.1*5.5mm DC/ 2.5*5.5mmDC
千兆POE网线供电合路器&POE分离器具有10/100/1000 Mbps传输速率。数据和电流分开采用电容保护在电路板上,支持千兆网络传输速率要求同时,带有电容保护电路在供电的电压和电流的稳定性和不间断性得到了更充分的保证。这样在POE网线供电距离上也更强可支持到80-100M超长距离布线要求,支持9-56V电压。请各位用户使用5类以上正品纯铜网线减少线路电压衰减保证距离。千兆网络需要超5类以上的网线支持。
千兆POE供电分离器 , 千兆poe供电合路器特点:
●千兆POE分合路器/分离器支持10/100/1000M千兆以太网数据传输
面板安装型,方便客户简单安装。
●PD受电端支持9V-56V各种电压转输,最大2A电流,DC方便用户使用UPS直流供电
●可以提供48V/1A电压,适应各种小型网络设备,以及其他的无线路由,无线发射器,无线中跨,POE监控摄像头,VoIP网络电话。
●电路隔离保护,有效保护POE用电设备,同时带铁壳和地线屏蔽,有效降低EMI/RFI干扰,保证千兆网络传输质量。同时保护设备不受静电和涌流的冲击。
●高质量电路板设计,有效的保证了POE设备工作的稳定,带LED灯指示工作和供电状态有据可查。

当然使用千兆POE合路器除可以将电源适配器转为POE供电输出外,可以利用第2组PSI-348G 将接收到具有Data(LAN)数据与POE电源的传输网络线来源,将其再拆分为Data数据(LAN)端口与DC电力输出给一般不具有POE供电功能DC IN的装置(如IP CAM、无线基地台、其他装置等)(参考应用方式一)。
千兆POE合路器数据传输将利用Cat5E以上的(1/2;3/6)Pin传输,而POE供电电源则利用( 4/5;7/8) Pin传输技术进行运作。
使用千兆POE合路器具有简易壁挂,简易的连接方式,为不易设置电源提供了更好的解决方案,为复杂的环境提供简易的架设方式并可省下不必要的布线成本。

应用方式一.

无POE供电功能之网络设备:












 应用方式二.



POE供电功能之网络设备:





千兆POE合路器/分离器详细规格:

Model

POEPSI-348G

Input / Output Specifications

DC Input Voltage

48V ± 5 %

DC Output Voltage

48V ± 5 %

Max Output Current

2A Max.

Over Current Protection

None

General Sepcifications:

Operating Temperature

0oC ~ +45oC

Storage Temperature

-30oC ~ +70oC

CASE OF MATERIAL

PVC

Ethernet Date Rate

10/100/1000Mbps

Ethernet Cable

TIA/EIA 568 Cat.5e

Humidity

Up to 90%

Weight

68g

DC Jacks

2.1x5.5mm

 Length


  58*28*22mm
