产品名称 : POE供电合路器带耳简易安装型
型号 : POE-PSI-348
价格 : POE供电合路器价格
长度/尺寸 : 85 x 43 x 30mm
颜色 : 黑色
导体 : PCB
插头类型 : RJ45&POE
插头颜色 : 镀镍
屏蔽 : 带屏蔽RJ45
 放大                   返回
←[上一个产品]


产品详细:

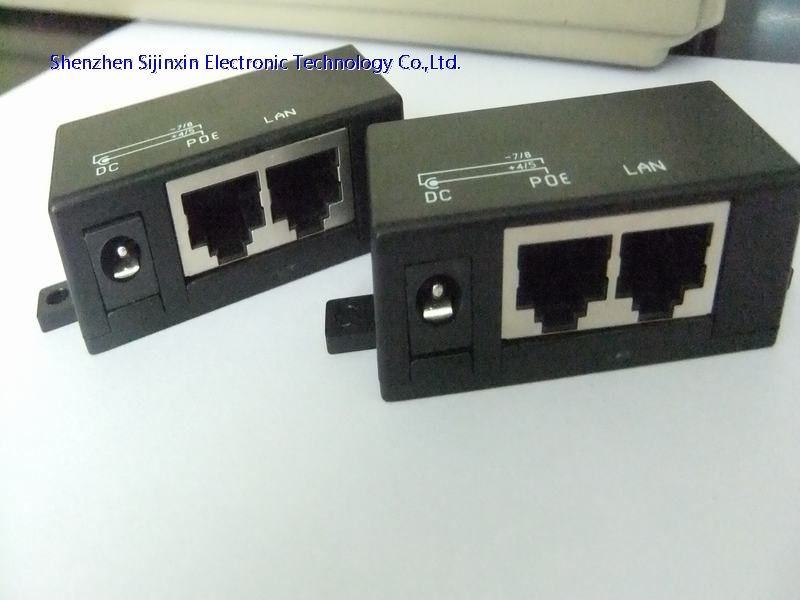

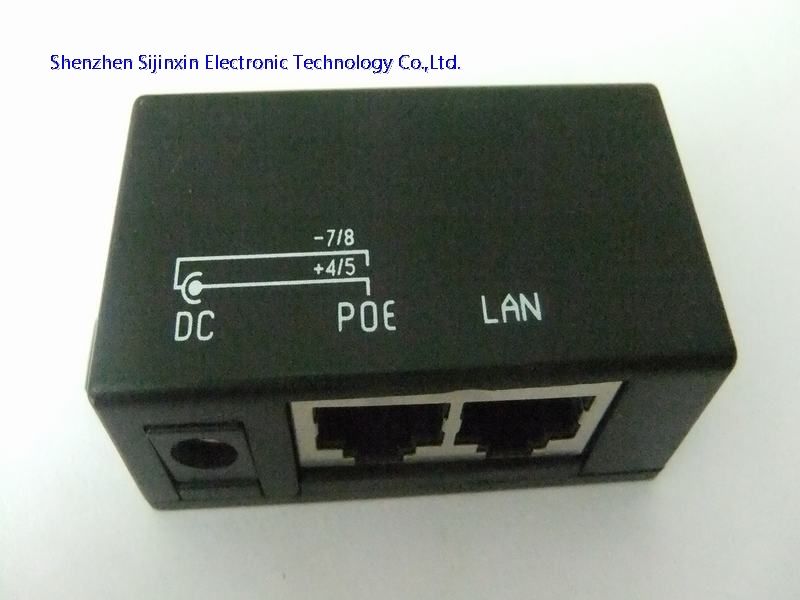

POE供电合路器/分离器简易安装型
POE型  号: POEPSI-348
POE协议:非标准,兼容802.3af/at
POE脚位:兼容45(+);78(-),Midspan供电模式。
端口速率:10/100Mbps
POE分离器 POESP-4812U,具有10/100 Mbps传输速率。
可按客户要求定制2.5*55mm DC/ 2.1*5.5mm DC
POE分离器 ,
POE供电器,POE合路器特点

●POE合路器&分离器支持10/100M 百兆网络数据传输。

●PD受电端支持3V-48V, 最大1A各种电压转输,DC头方便用户使用UPS直流供电。

●可以提供12V/1A电压,适应各类无线路由器,无线中跨,POE摄像机,VoIP网络电话。

●电路板隔离电容保护,电压电流更稳定,有效保护POE用电设备。

双耳设计,可以使用自攻螺丝固定在墙壁上,方便操作简单。
请各位用户使用5类及以上的正标纯铜网线,保证30-50M距离网线供电要求。4.5.7.8如果是铜包钢或者铜包铁电压衰减很快,距离没保证而且容易烧坏设备。

PSI348-SP/POE合路器支持各种直流电源输入,可以根据你的POE网络设备需求的电压予以电源适配器接入PSI-348,可通过此POE合路器将DC电源加载到RJ45以太网络供电端口,为无POE供电功能网络设备供电。
当然使用POE合路器除可以将电源适配器转为POE以太网供输出外,可以利用第2组PSI-348 将接收到具有Data(LAN)数据与POE供电电源的传输网络线来源,将其再利用POE分离器拆分为Data数据(LAN)端口与DC电力输出给一般不具有POE供电功能DC IN的装置(如IP CAM、无线基地台、其他装置等)(参考应用方式一)。
POE合路器器数据传输将利用Cat5以上的(1/2;3/6)Pin传输,而POE电源则利用( 4/5;7/8) Pin传输技术进行运作。
使用POE合路器具有简易壁挂,简易的连接方式,为不易设置电源提供了更好的解决方案,为复杂的环境提供简易的架设方式并可省下不必要的布线成本。

 应用方式一.

无POE供电功能之网络设备:










 应用方式二.

POE供电功能之网络设备:





 POE-PSI-348 POE供电器/合路器参数:

Model

POEPSI-348

POE Input / Output Specifications

DC Input Voltage

48V ± 5 %

DC Output Voltage

48V ± 5 %

Max Output Current

2A Max.

Over Current Protection

None

POE General Sepcifications:

Operating Temperature

0oC ~ +45oC

Storage Temperature

-30oC ~ +70oC

CASE OF MATERIAL

PVC

Ethernet Date Rate

10/100Mbps

Ethernet Cable

TIA/EIA 568 Cat.5

Humidity

Up to 90%

Weight

68g

DC Jacks

2.1x5.5mm

 Length

58*28*22mm
